Stelling onderdelen

De verschillende elementen van een stellingsysteem vormen de structuur ervan en maken een veilige opslag van laadeenheden mogelijk. In dit artikel worden de belangrijkste onderdelen van een magazijnstelling besproken en wordt de functie ervan uitgelegd. Er zal worden uitgegaan van een palletstelling vanwege de grote verscheidenheid aan onderdelen. Structurele elementen zoals liggers, ladders of jukken en draagliggers zijn evenwel gemeenschappelijk voor alle metalen rekken.

De onderdelen van een magazijnstelling kunnen in twee categorieën worden ingedeeld: bevestigingselementen zoals staanders, liggers, ladders of jukken, en aanvullende accessoires. Deze laatste kunnen van tweeërlei aard zijn: accessoires die bedoeld zijn om de constructie aan te passen aan de laadeenheden, zoals speciale rekken of ondersteuningen voor vaten. Of accessoires die de veiligheid van de structuur en de installatie verhogen zoals bijvoorbeeld doorvalbeveiligingen, vergrendelingssystemen, nivelleringsplaten of etikethouders. De volgende illustratie geeft een overzicht van de verschillende onderdelen van een magazijnstelling. Hieronder worden ze in detail toegelicht.



De basiselementen van industriële magazijnstellingen

Dit zijn de belangrijkste onderdelen van metalen rekken:

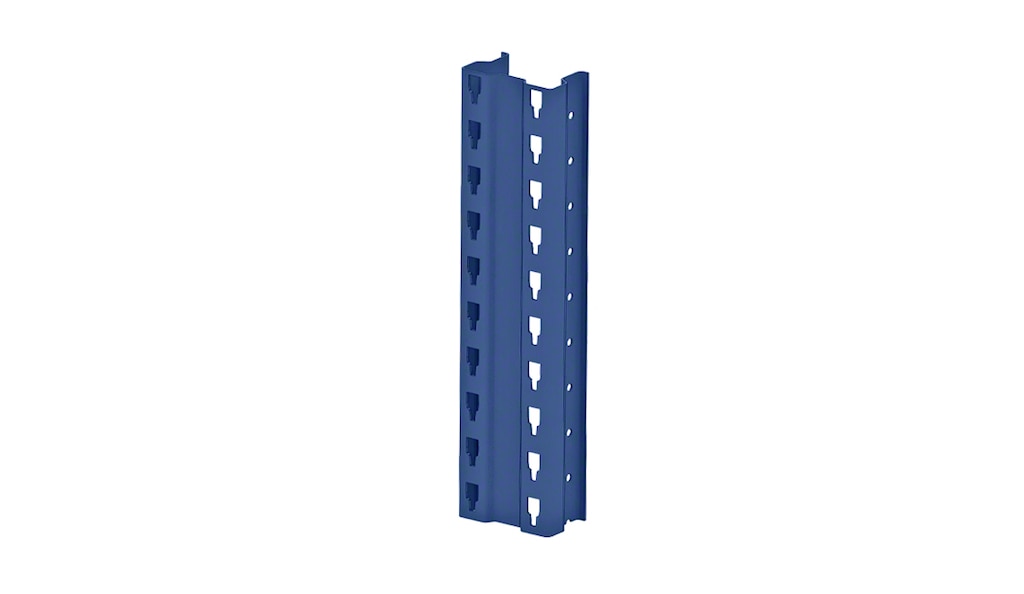

Staanders

Dit zijn metalen onderdelen die de ladder of juk vormen. Er zijn verschillende modellen beschikbaar die geschikt zijn voor verschillende soorten laadeenheden, belastingen en afmetingen. Alle staanders hebben een voetstuk waarmee de structuur aan de vloer van het magazijn wordt bevestigd.

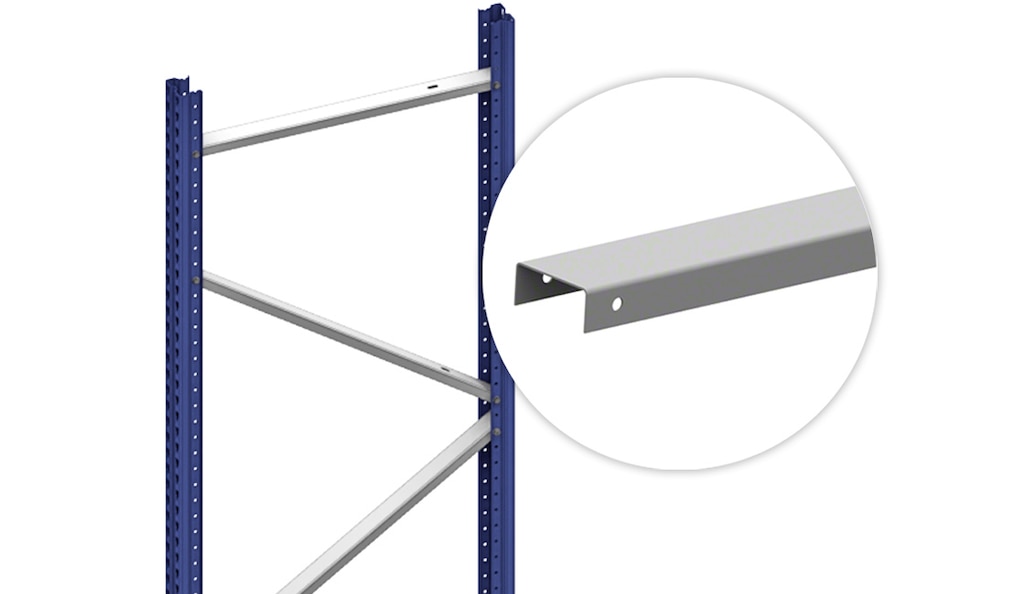

Schoren

Dit zijn metalen profielen die twee staanders met elkaar verbinden en zo de structuur van een ladder of juk vormen. De schoren versterken het draagvermogen van de staanders en waarborgen zo de stabiliteit van de metalen rekken.

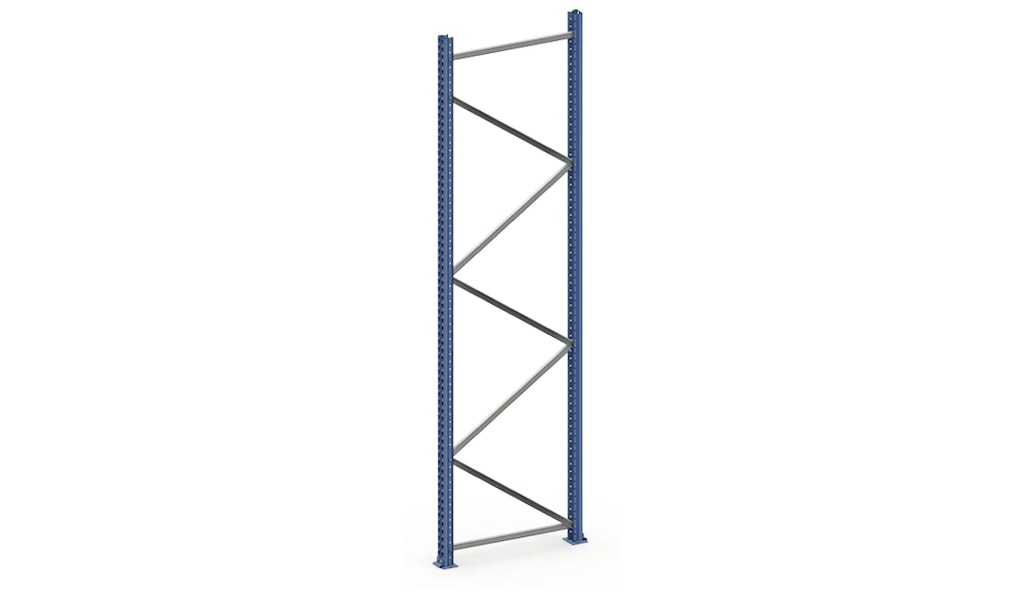

Ladders of jukken

Dit is de verticale structuur van de magazijnstelling. Ze bestaan uit twee staanders plus schoren, voetstukken en bijkomende accessoires.

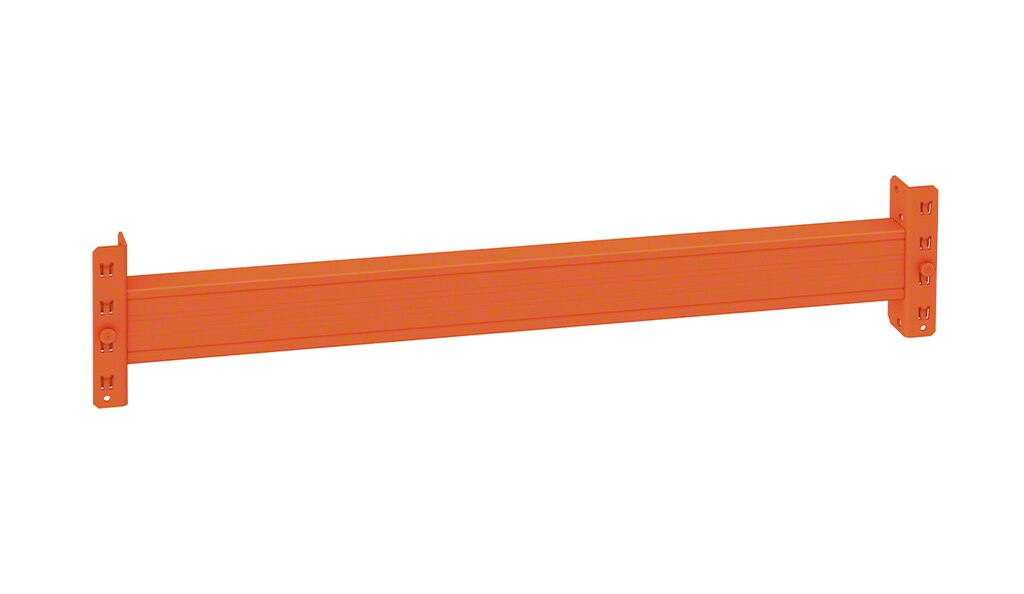

Liggers

Dit zijn horizontale metalen profielen die rechtstreeks aan de ladders of jukken worden bevestigd. Deze ondersteunen de pallets of de legborden waarop de goederen worden geplaatst. In installaties waar pallets worden opgeslagen, kan een palletstopper worden aangebracht om te voorkomen dat de goederen kunnen vallen.

Legborden

De legborden rusten op de liggers waardoor de goederen erop kunnen worden opgeslagen. Het gaat om gegalvaniseerde metalen gaasroosters of om houten platen, afhankelijk van het soort goederen.

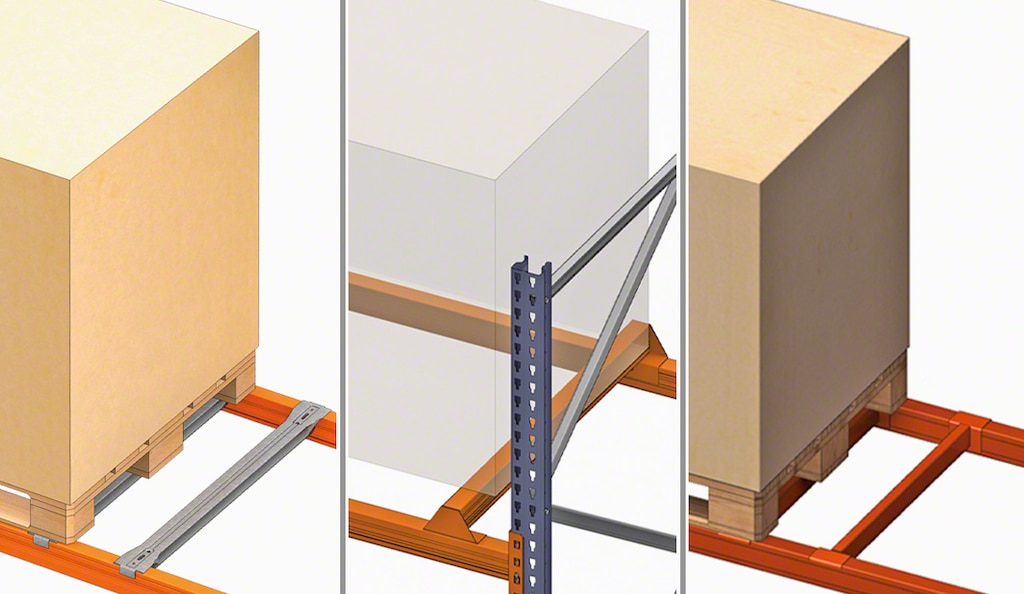

Kruisschoren

Dit zijn metalen profielen die loodrecht achter de liggers worden aangebracht en die de stabiliteit van de goederen versterken. Deze onderdelen voorkomen dat een beschadigde pallet of een europallet die vanaf de brede kant is ingeslagen, per ongeluk valt.

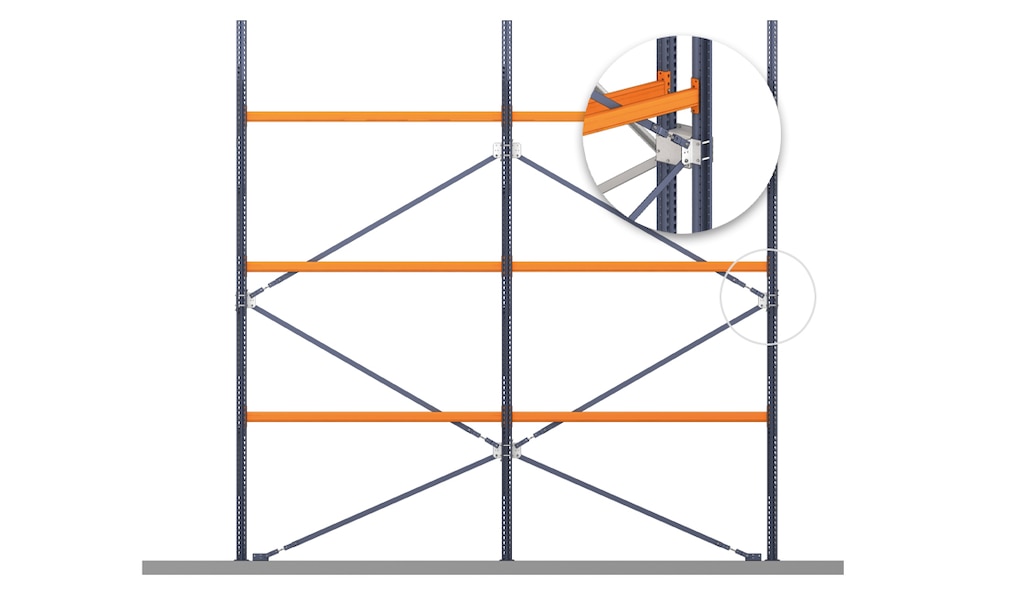

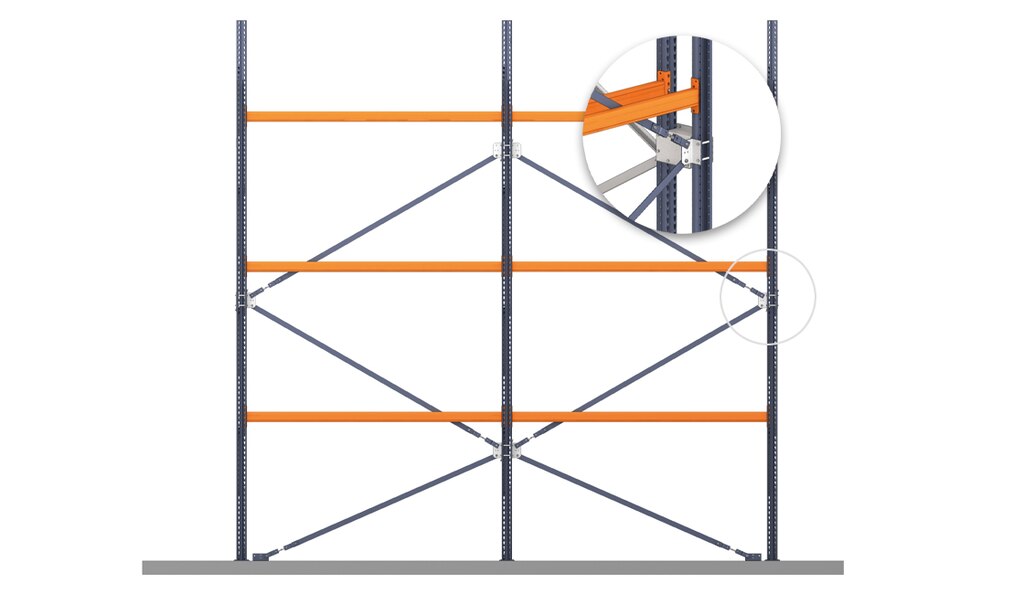

Schoorbevestigingen

Dit zijn metalen profielen die aan de ladders of jukken worden bevestigd om het draagvermogen van de stelling te vergroten. Om de vereiste stijfheid te bereiken wordt elk profiel uitgerust met een spanner.

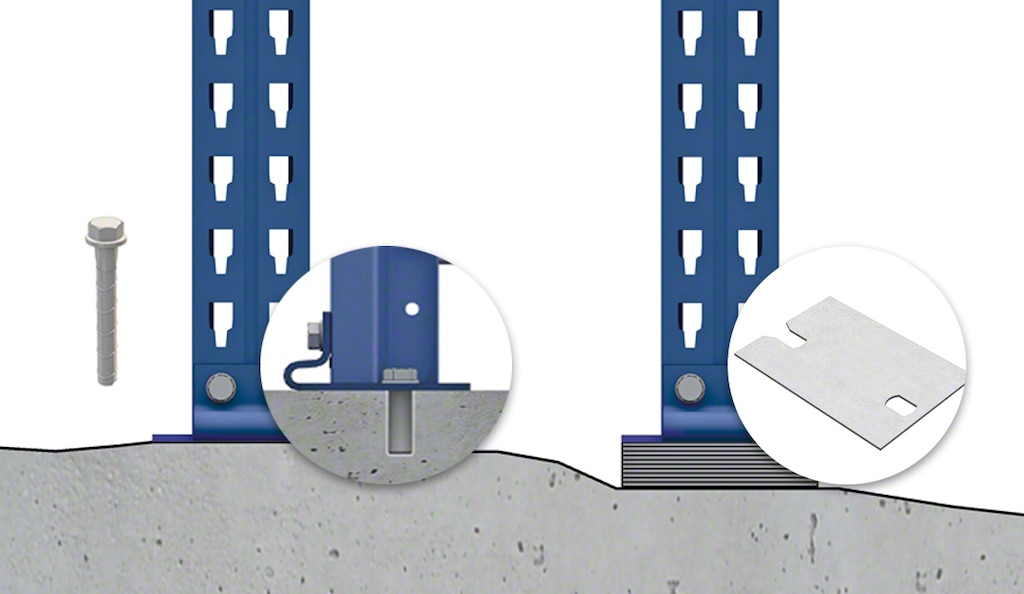

Nivelleringsplaten

Wanneer de staanders op een onregelmatige vloer staan kunnen nivelleringsplaten worden aangebracht. Dit zijn metalen onderdelen die het zwaartepunt van de palletstelling handhaven.

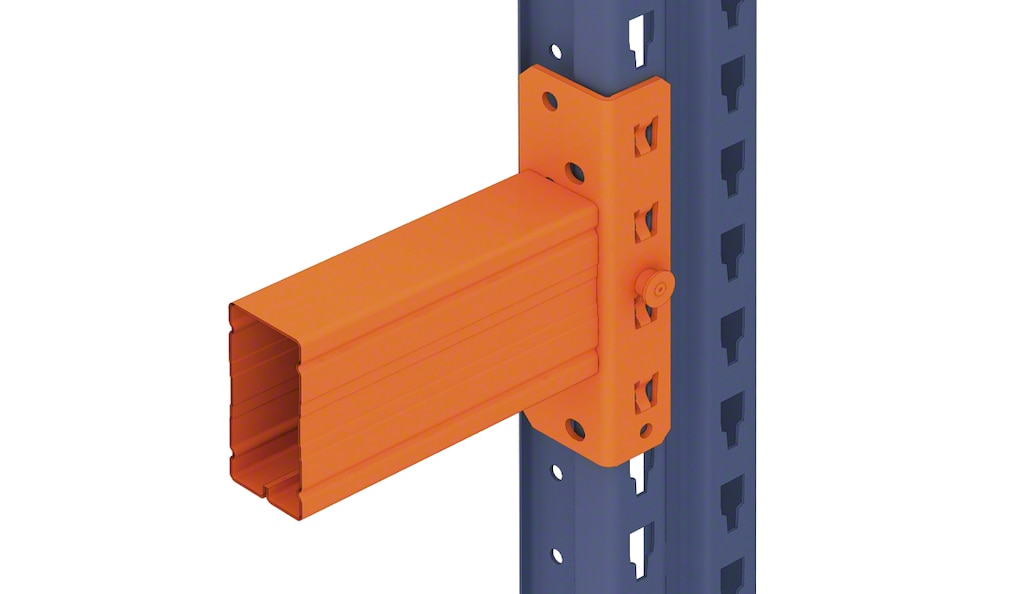

Vergrendelingssysteem

De veiligheidspin tussen de ligger en de staander voorkomt dat de ligger per ongeluk losraakt. Deze geïntegreerde beveiliging versterkt de gehele structuur, aangezien deze niet kan worden ontgrendeld zonder de ligger te demonteren.

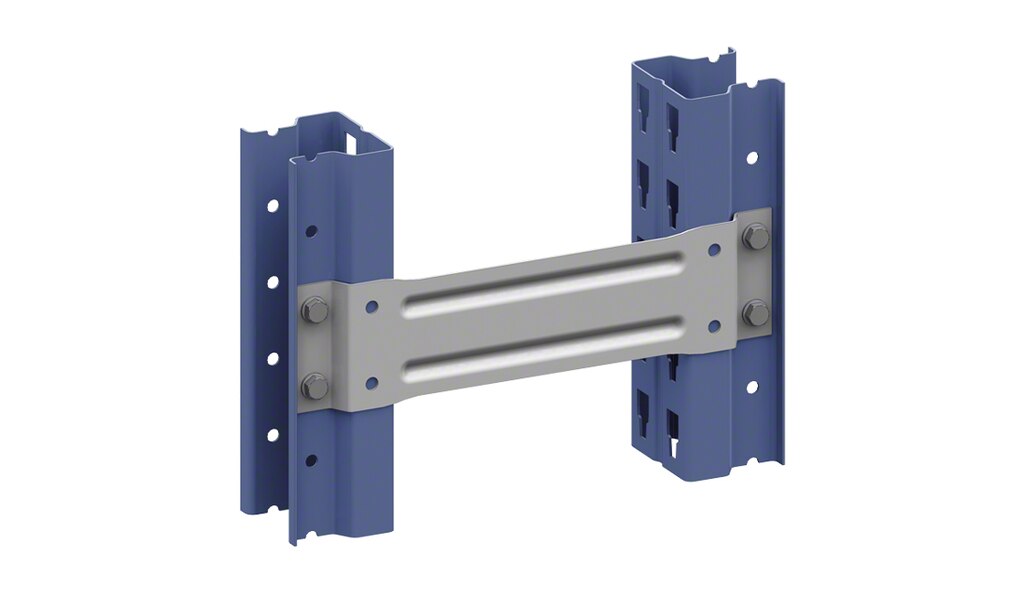

Ladder- of jukverbinding

Dit stelling onderdeel van metaal, verbindt twee verschillende rekken met elkaar.

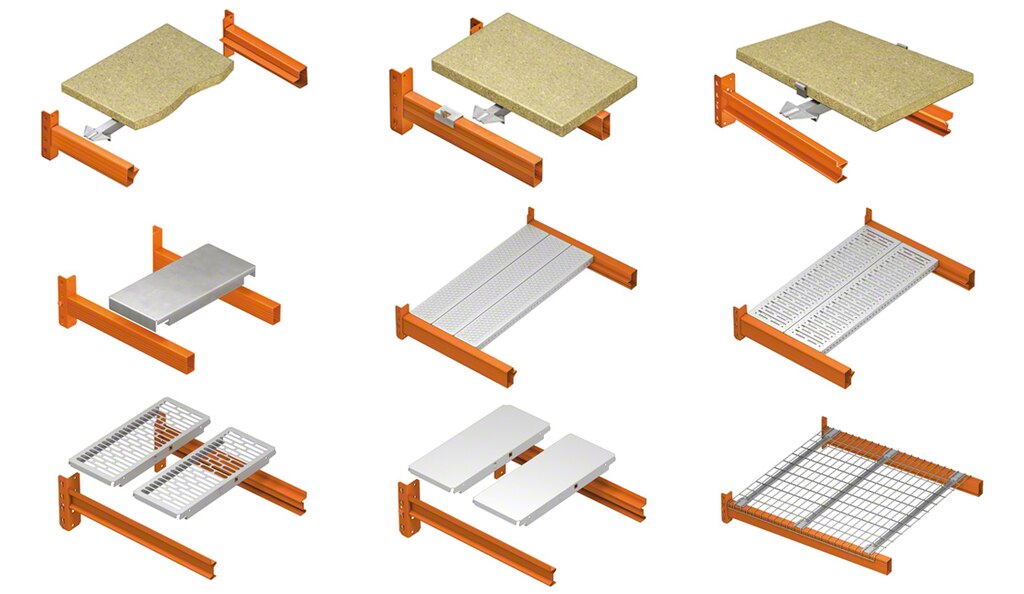

Soorten legborden

Palletstellingen beschikken niet over legborden, aangezien de pallets rechtstreeks op de liggers steunen. Daarentegen moeten goederen die niet op pallets staan op legborden worden geplaatst. In dat geval kunnen palletstellingen worden voorzien van verschillende soorten legborden, afhankelijk van de aard van de goederen die moeten worden opgeslagen:

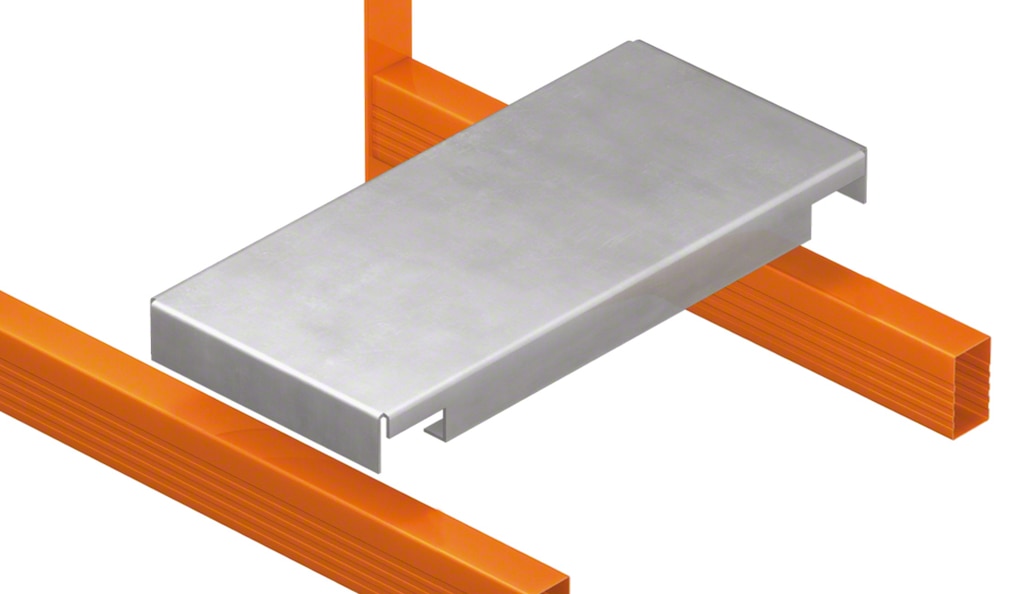

Gegalvaniseerde legborden

Deze worden rechtstreeks op de liggers gemonteerd en vereisen geen extra bevestiging. Door hun grote draagvermogen zijn deze ideaal voor de opslag van volumineuze goederen.

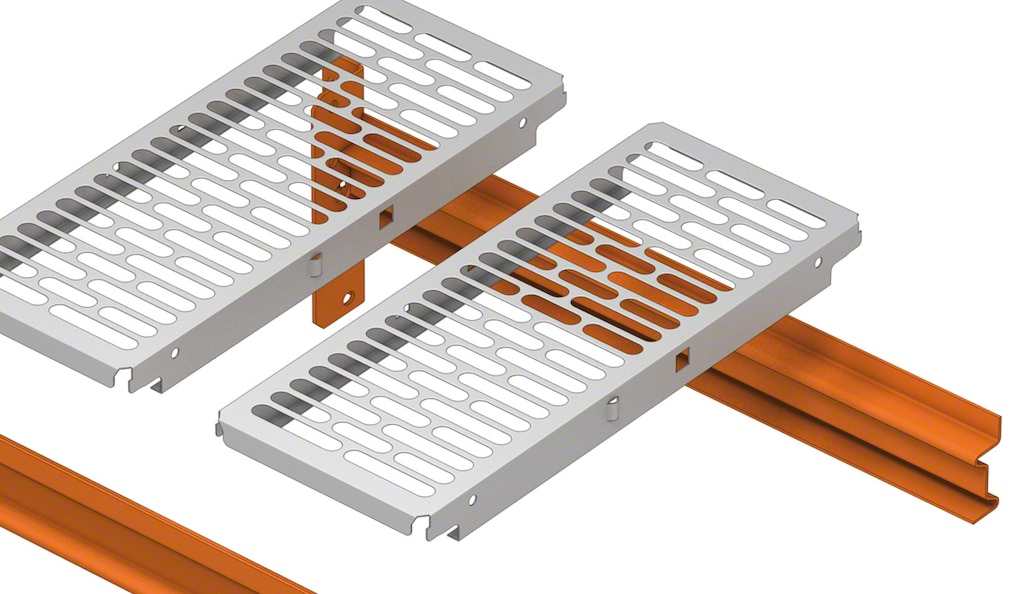

Metalen roosters

Ze kunnen rechtstreeks in elk opslagniveau van de stelling worden geplaatst en worden meestal gebruikt voor de orderpicking op verschillende niveaus. Er zijn verschillende varianten; gegroefd, geribbeld of geperforeerd, al naar gelang de mate van luchtcirculatie die het opgeslagen product nodig heeft.

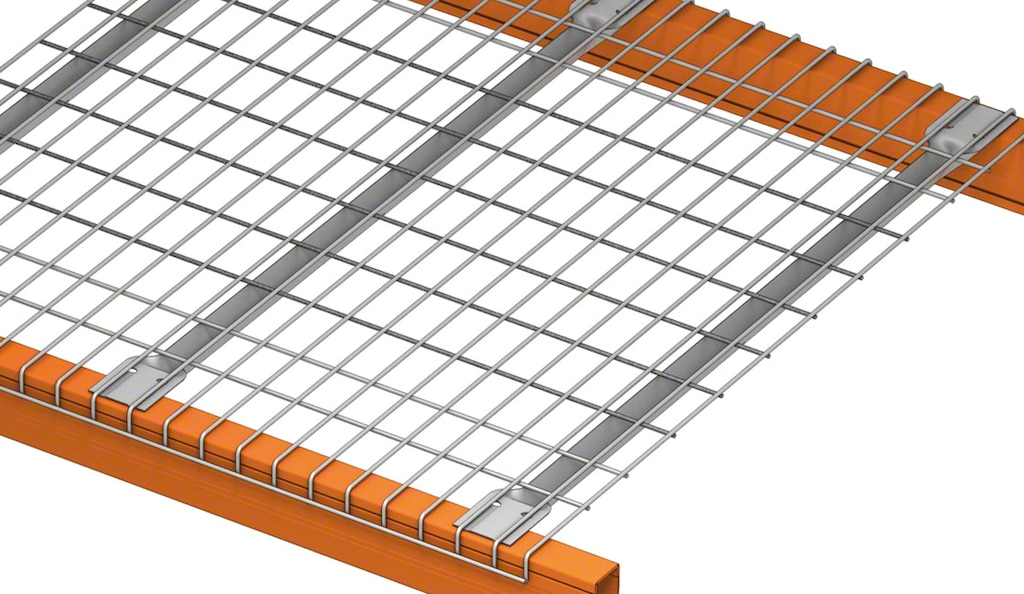

Gaasroosters

Dit is een rechthoekig gelast gaasrooster dat, wanneer het op de liggers wordt geplaatst, de structuur verstevigt. De sprinklers functioneren goed in combinatie met gaasroosters aangezien het water er doorheen stroomt.

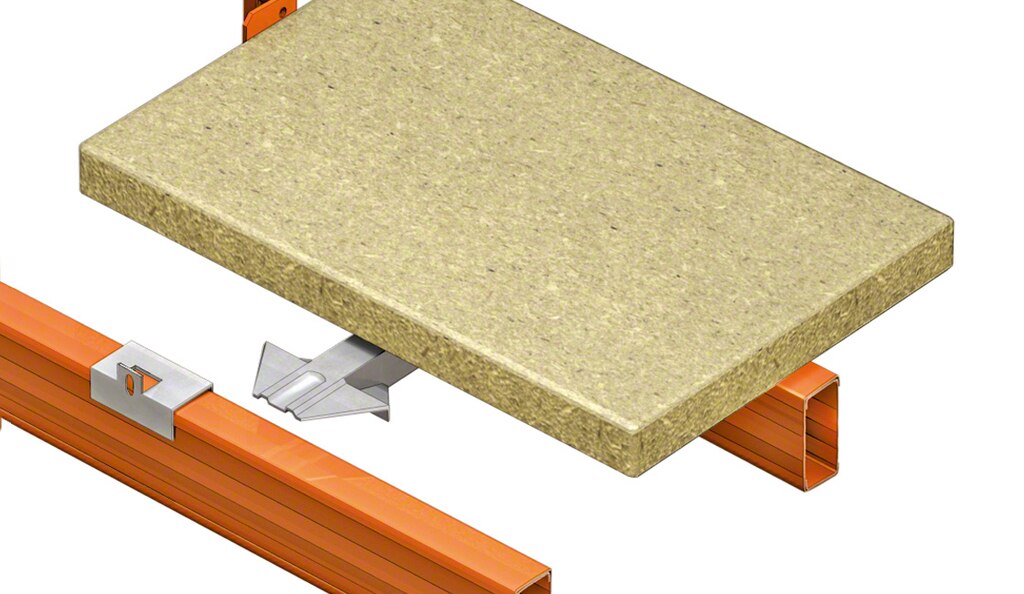

Legborden van spaanplaat

Deze zijn geschikt voor de opslag van allerlei soorten goederen. Afhankelijk van de omvang en het gewicht van de goederen kunnen legborden van spaanplaat worden toegevoegd om de opslagcapaciteit te vergroten.

Veiligheidsvoorzieningen voor magazijnstellingen

De stelling onderdelen omvatten ook accessoires om de veiligheid van de goederen, de installatie en de magazijnmedewerkers te vergroten. Hieronder volgen de meest voorkomende veiligheidsaccessoires.

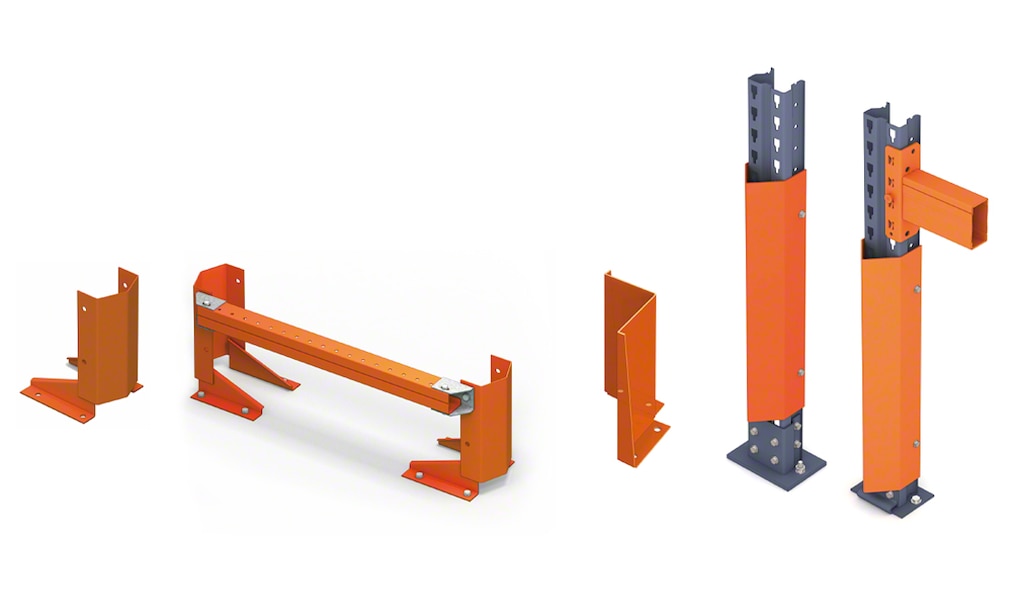

Beveiligingen

De metalen magazijnstellingen bevatten beveiligingen om schade aan de structuur te voorkomen in geval van een botsing:

1. Beschermingen aan de zijkant van de ladders- en jukken die zich aan de uiteinden van de stelling bevinden. Dit zijn de plekken die het meest blootstaan aan botsingen.
2. Ladder- of jukbeschermers om schade aan de structuur te voorkomen wanneer vorkheftrucks in het magazijn worden gebruikt.
3. Hoekbeschermers, in tweeën gevouwen metalen platen die de staanders aan de buitenkant beschermen wanneer het niet mogelijk is staanderbeschermers aan te brengen.
4. Staanderbeschermers zijn zeer van belang wanneer de staanders niet alleen aan de basis, maar ook op een bepaalde hoogte moeten worden beschermd.

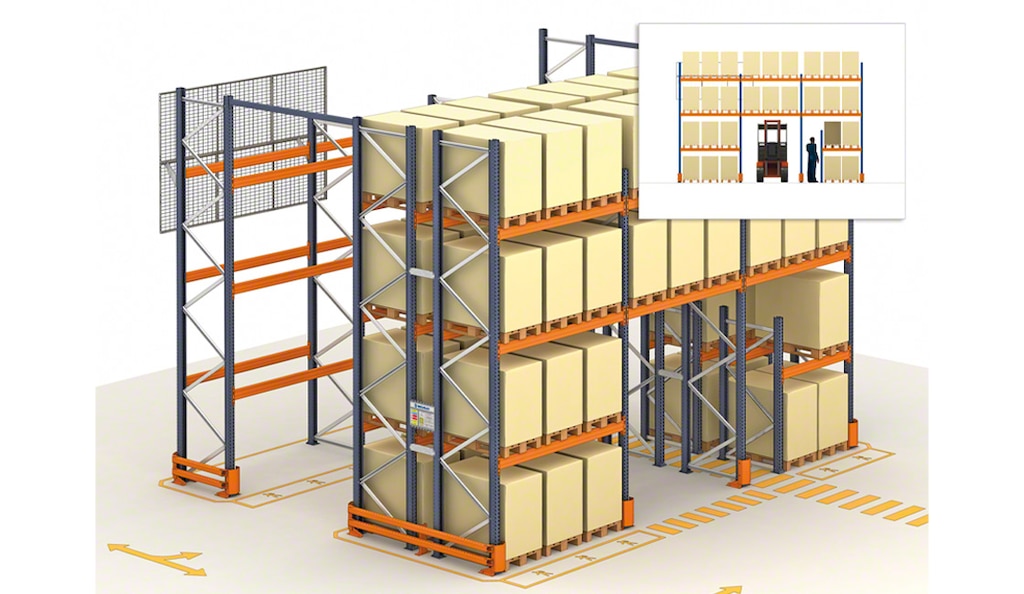

Beschermingsgaaswanden

Deze worden aan de achterkant van de magazijnstelling gemonteerd om te voorkomen dat goederen per ongeluk uit de stelling vallen.

Dragers voor afwijkende ladingen

De structuur van de metalen rekken kan dankzij specifieke accessoires worden aangepast zodat afwijkende ladingen eenvoudig kunnen worden opgeslagen. Hieronder volgen de voornaamste:

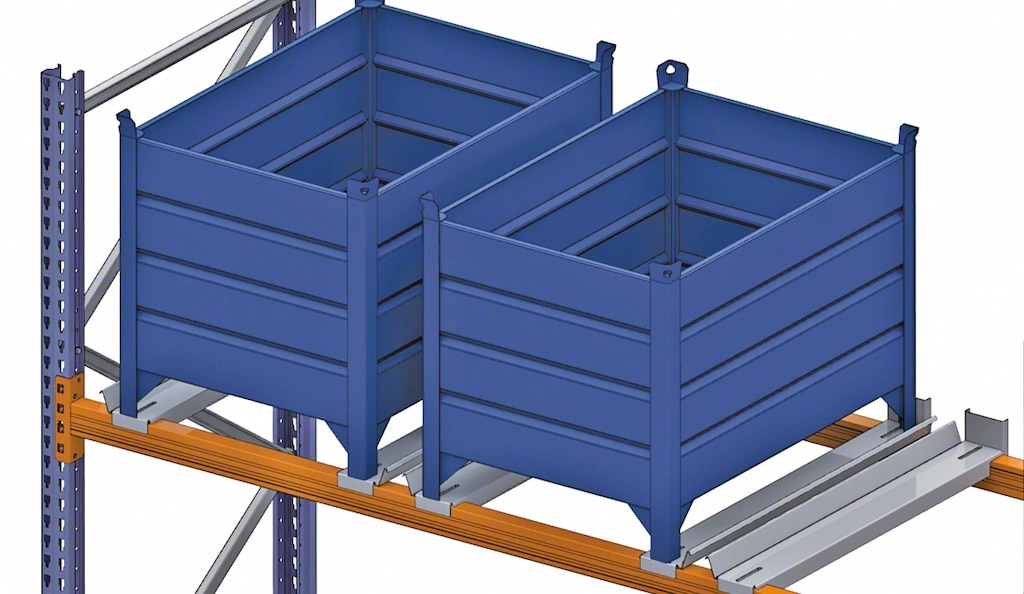

Magazijnbak-steunen

Dit zijn onderdelen van metaal die lijken op draagliggers en die haaks op de liggers worden geplaatst zodat magazijnbakken kunnen worden ingeslagen. Om ervoor te zorgen dat de laadeenheid op zijn plaats wordt gehouden worden per magazijnbak twee steunen aan beide zijden aangebracht.

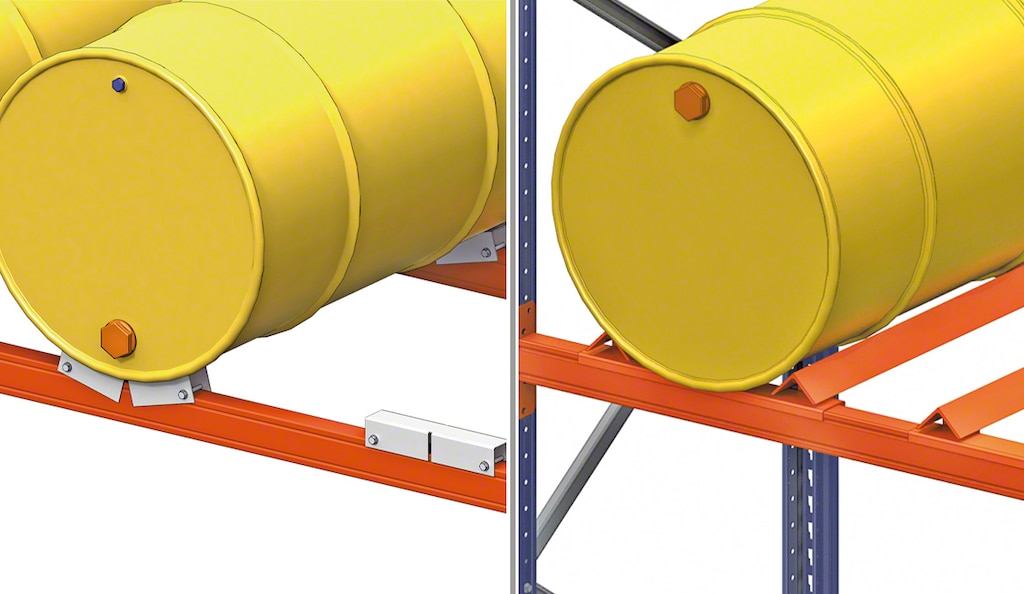

Ton- of barrelsteunen

Maken het mogelijk om vaten op te slaan. Het kan bestaan uit twee rollen waarop de tonnen of vaten omgedraaid kunnen worden om de opgeslagen vloeistof eruit te halen, of uit een V-vormige steun van 50 mm dat de opslag van het vat mogelijk maakt.

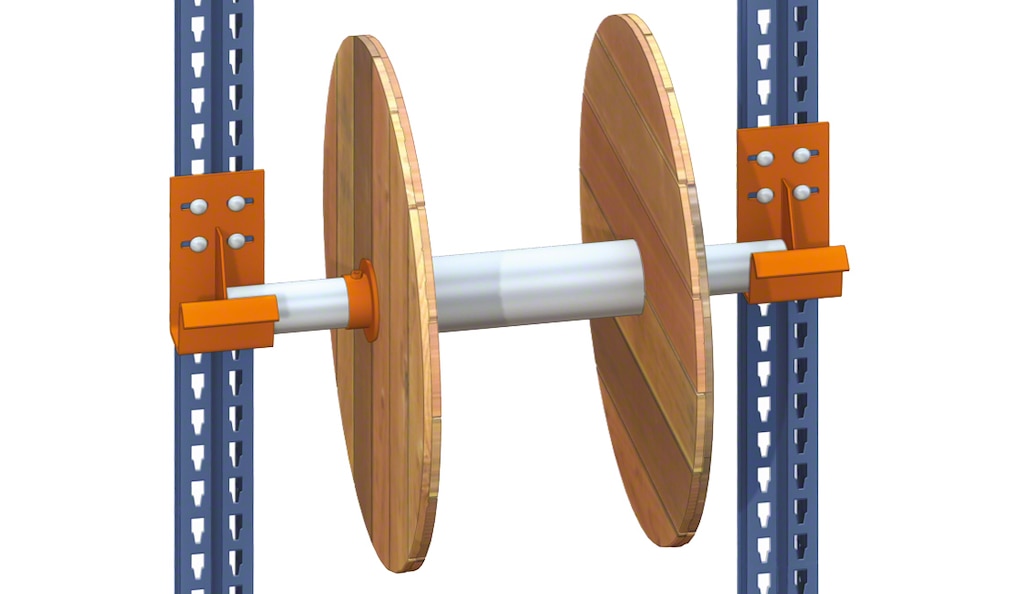

Bobijn- of haspeldragers

Hiermee kunnen spoelen of andere cilindrische elementen worden opgeslagen. Er zijn twee verschillende configuraties mogelijk, afhankelijk van de karakteristieken van de goederen, de afmetingen van de laadeenheid of de functionaliteit van de stellingen in het magazijn.

Elementen ter identificatie

Elementen die geen deel uitmaken van de structuur van de stellingen maar die de veiligheid in het magazijn verhogen en de identificatie van goederen door de gebruiker vergemakkelijken, dienen eveneens te worden vermeld. Hieronder volgen de meest voorkomende:

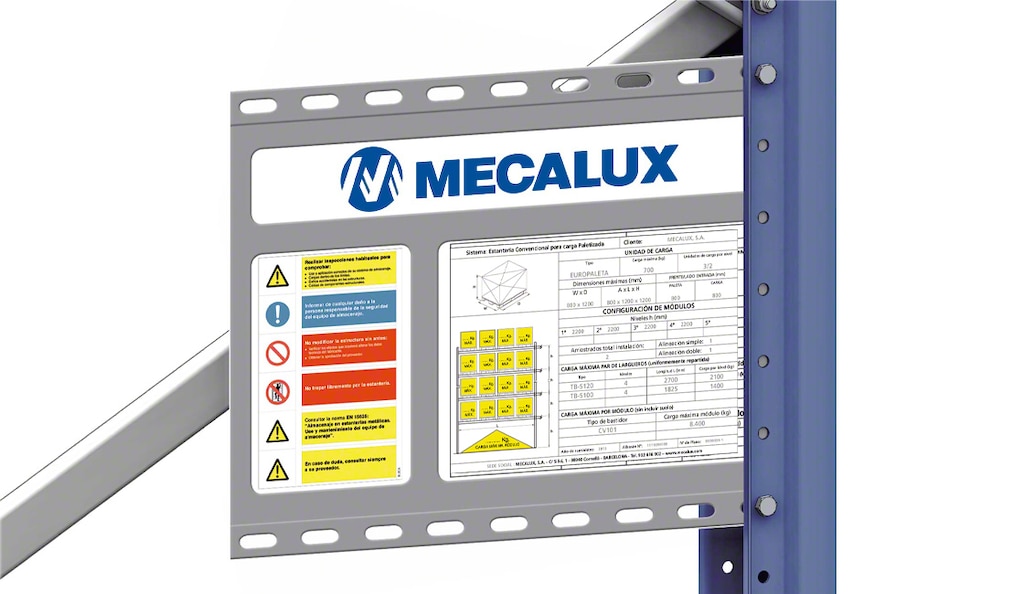

Belastingborden

Dit zijn een rechthoekige borden van PVC waarop de technische kenmerken van de stelling staan vermeld. Deze worden aan de uiteinden van de magazijnstellingen aangebracht zodat deze zichtbaar zijn voor de magazijnmedewerkers, de technici of de orderpickers.

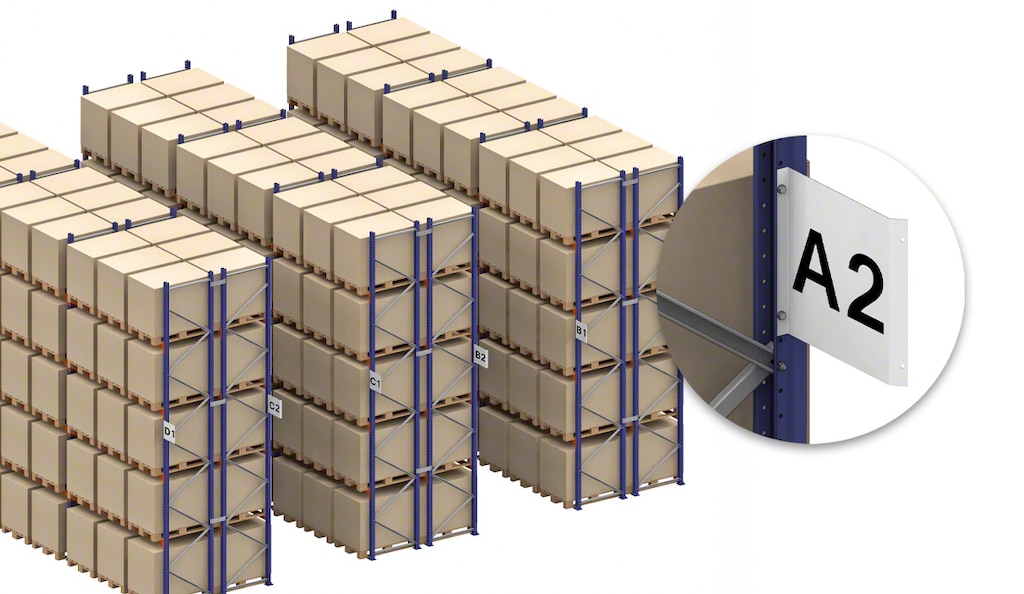

Locatieborden

Het betreft rechthoekige metalen borden die aan de uiteinden van de magazijnstellingen, aan het begin en het einde van elk gangpad, een interne identificatiecode weergeven. Zo kunnen de magazijnmedewerkers eenvoudig de metalen stellingen in het gangpad, of het type lading dat er wordt opgeslagen, identificeren.

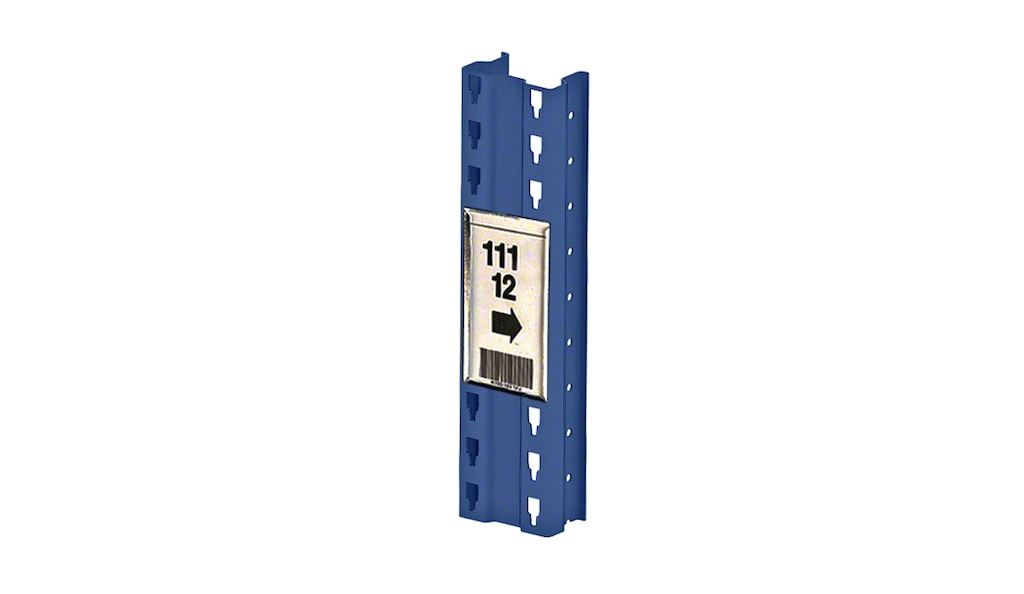

Etikethouders

Deze worden bevestigd aan de staander of ligger voor eenvoudige identificatie van de goederen. Het wordt rechtstreeks aan de staander worden bevestigd met behulp van een houder.

Kwaliteit en veiligheid voor elk onderdeel van de industriële stellingen

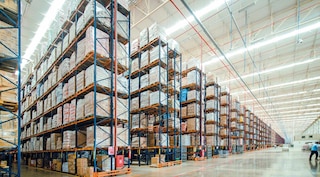

Alle onderdelen van een stelling zorgen voor stabiliteit, stijfheid en draagvermogen. Deze opslagsystemen beschikken ook over een groot aantal onderdelen om industriële stellingen aan te passen aan allerlei soorten goederen en laadeenheden.

Ten slotte verhogen de onderdelen van een magazijnstelling, zoals schoren of dwarsliggers, het draagvermogen van het systeem terwijl het brede assortiment legborden of liggers het gemakkelijk maakt deze opslagsystemen aan te passen aan de behoeften van de klant. Voor meer informatie over Mecalux conventionele palletstellingen kunt u met ons contact opnemen. Eén van onze experts zal u adviseren over de beste oplossing voor uw bedrijf.
